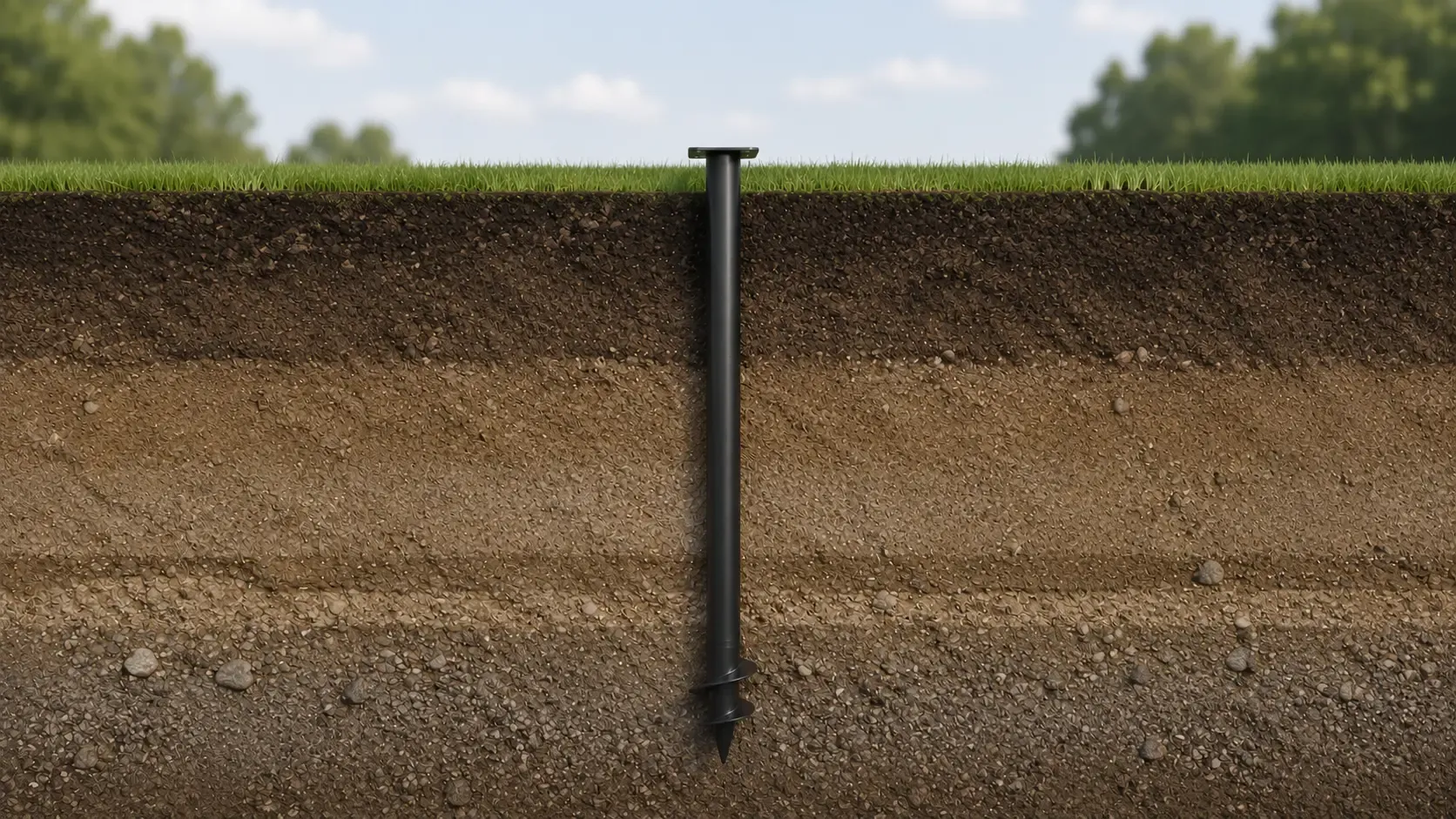

Конструкция винтовой сваи диаметром 89 мм и длинной 2500 мм
Винтовая свая диаметром 89 мм длиной 2500 мм со стенкой 3,5 мм состоит из стального трубчатого ствола, винтовой лопасти диаметром 250 мм, нижнего наконечника и верхнего торца для последующей установки оголовка. Это усиленный для своей группы типоразмер, который применяют под террасы, лёгкие бани, хозблоки, каркасные пристройки, заборы, навесы и деревянные настилы.
Длина 2500 мм помогает пройти поверхностный слой грунта и вывести лопасть в более стабильную зону, если это подтверждается условиями участка. Ствол со стенкой 3,5 мм лучше сопротивляется монтажному крутящему моменту, чем труба 3 мм. Лопасть формирует рабочее опирание, а через установленный оголовок нагрузка от обвязки и сооружения передаётся на сваю.
диаметр ствола — 89 мм;
длина сваи — 2500 мм;
толщина стенки — 3,5 мм;
диаметр лопасти — 250 мм;
нижняя часть — наконечник с винтовой лопастью;
верхняя часть — зона подрезки и крепления оголовка.
ГОСТ Р 59106-2020 устанавливает требования к основным показателям, материалам, сварным соединениям и защитным покрытиям стальных винтовых свай. Для сваи 89 мм 2500 мм 3,5 мм важны соответствие геометрии, равномерный провар лопасти и сохранность покрытия после транспортировки и монтажа.
СП 24.13330.2011 и СП 50-102-2003 требуют учитывать совместную работу сваи, грунта и ростверка. Поэтому винтовая свая 89 мм 2500 мм 3,5 мм подбирается по нагрузке, грунту, рельефу, количеству опор и конструктивной схеме будущего основания.
Узнайте количество
и варианты подходящих
винтовых свай
для вашей постройки
с монтажом в Протвино

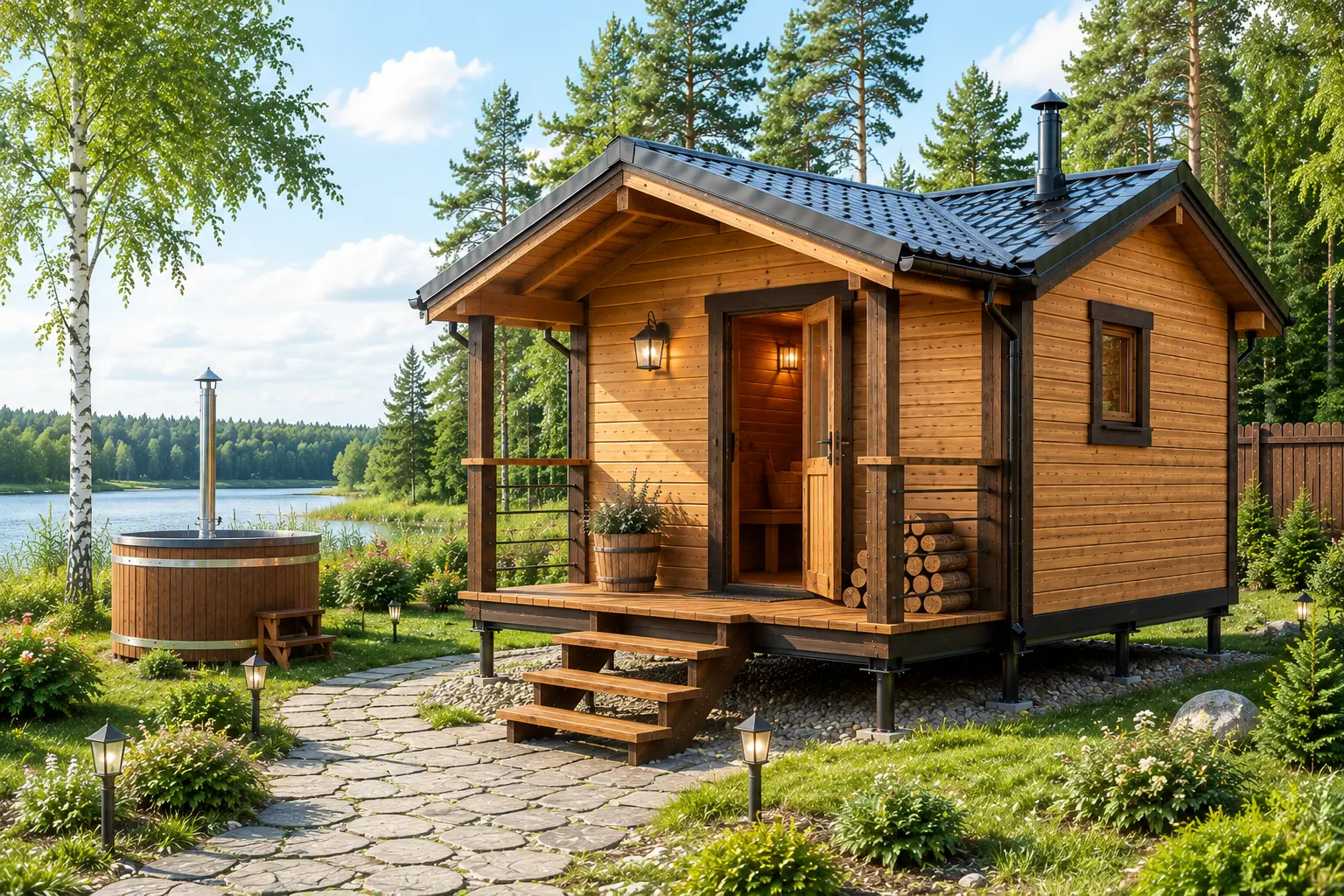

Область применения сваи диаметром 89 мм и длинной 2500 мм
Винтовая свая диаметром 89 мм длиной 2500 мм со стенкой 3,5 мм применяется для лёгких и умеренно нагруженных фундаментов под террасы, пристройки, хозблоки, беседки, бытовки, небольшие каркасные строения, навесы и заборы. Длина 2500 мм помогает пройти верхний слой почвы, а увеличенная стенка повышает жёсткость ствола при монтаже и эксплуатации.
Такой размер используют на участках, где короткой сваи недостаточно по глубине, а диаметр 89 мм подтверждён расчётом нагрузок. При выборе учитывают массу конструкции, кровлю, снеговой слой, тип обвязки, шаг свай, высоту над грунтом и состояние почвы. Для домов, тяжёлых бань и капитальных пристроек требуется отдельная проверка несущей способности.
используется под террасы, хозблоки, бытовки, навесы и заборы;
применяется при умеренно слабом верхнем слое почвы;
подходит для деревянной и металлической обвязки;
требует расчёта расстояния между опорами;
покрытие снижает риск коррозии при контакте с влажным грунтом.
ГОСТ Р 59106-2020 устанавливает требования к геометрии, сварке и защитным покрытиям. СП 50-102-2003 требует проектировать свайные основания по грунтам и нагрузкам, а СП 24.13330.2011 учитывает работу сваи в грунте.
